Свойства и применение покрытий



Защитные покрытия

защитные покрытия

Переходник с защитным покрытием на сварном шве

Осаждения антикоррозийного покрытия в камере установки «Булат-ЗТ» на сварной шов ремонтного переходника, сваренного из двух патрубков (ст.20 и Х18Н10Т). Переходник с защитным покрытием, повышает эксплуатационный ресурс, предлагается для использования в системах водоохлаждения второго контура АЭС.

«Ураган-3»

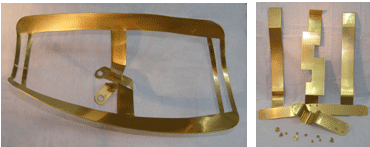

Антенна (в собранном и разобранном состоянии).
Макс. размер деталей - 600мм.

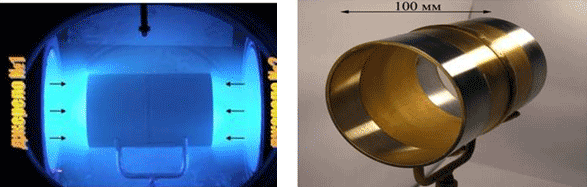

Антенна ввода ВЧ-мощности в термоядерную установку «Ураган-3» для нагрева плазмы с противоэрозионным покрытием из нитрида титана для снижения поступления нежелательных примесей от распылительных процессов.

нитрид алюминия

Образцы с полиакрила с оптически прозрачным покрытием на основе нитрида алюминия.

износостойкое покрытие с TiN

Нож для промишлнного измельчителя мяса с покрытием. Максимальный размер детали 400 мм. Износостойкое покрытие с TiN увеличивает срок использования ножа до переточки в 3,5 раза.



Защита деталей от микроударного нагружения с помощью покрытий. Рабочие лопатки работают в зоне фазового перехода части низкого давления паровой турбины успешно работают 127 тыс. часов, вместо плановых 30 000.

Рабочие лопатки фазовый переход

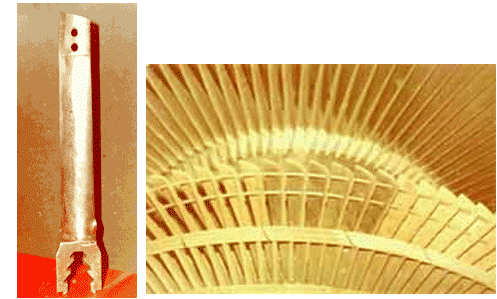

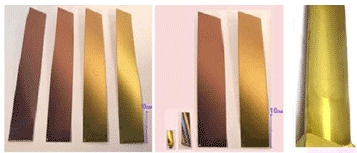

Макеты лопаток и реальные изделия
с защитными покрытиями различных составов.
Лопатки с защитными покрытиями в колесе турбины. Испытания проведены в течении 127 тыс. часов.


тормозное излучение

Радиационно-устойчивый детектор регистрации электронного и тормозного излучения для применения в радиационных и ядерных технологиях. Изготовлен на базе поликристаллической алмазной плёнки с h=400 мкм.


Применение слоистых материалов в контейнерах для хранения РАО

фотонное излучение энергетическая зависимость
Кратность ослабления фотонного излучения от источника ЛТСМ в зависимости от числа пар слоев при обращении мишени к источнику: алюминием (верхняя кривая) или вольфрамом (нижняя кривая) Энергетическая зависимость коэффициентов ослабления основания (В), покрытие (С), композиционного материала и бетона.
модуль хранилища паровая турбина

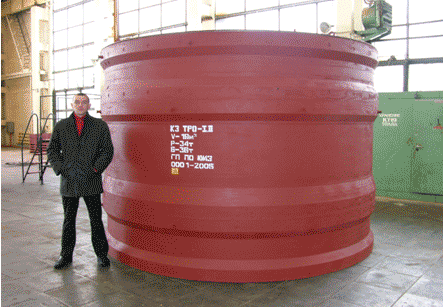

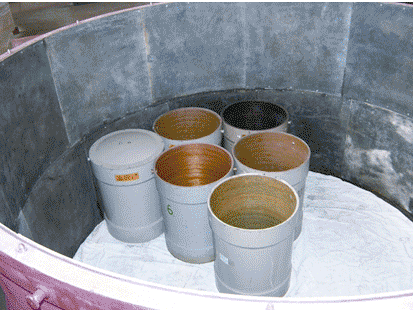

Модуль хранилища Размещение контейнеров в модуле хранилища


Примеры использования покрытий

Лопатки компрессоров авиационных двигателей.

компрессор хромове покриття хромове покриття хромове покриття


хромове покриття

Влияние содержания азота в покрытии TixNy на микротвердость и ерозионную устойчивость.


Другие приминения

хромове покриття

хромовое покрытие на изделиях

газовое уплотнение

элементы системы
газового уплотнения

газокомпресорний ущільнювач

внешний вид газокомпрессорного уплотнителя

Покрытия в атомной энергетики

барьерные покрытия

Окисления твельних трубок на воздухе

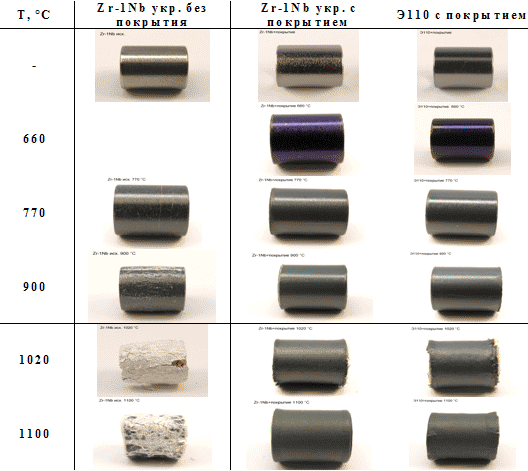

2009-2013 гг. Разработаны и синтезированы комплексные нано-структурные радиационно и термостойкие до 1100°C барьерные покрытия для защиты циркония от катастрофического окисления и задержки развития пароциркониевой реакции с поглощением кислорода и выделением водорода при авариях в активных зонах АС с потерей теплоносителя.

хромове покриття

Исходное покрытие

газове ущільнення

Покрытие после облучения
на ЕСУВИ до 80 сна при Т = 500°C


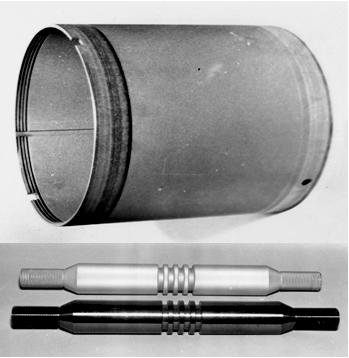

Послойное формирование деталей


барьерные покрытия
Сопла

Поперечный шлиф
многослойного материала

Сопла ракетных двигателей малой тяги, сформированные многократным послойным наращиванием молибдена и ниобия.

послойное формирование

фото уставки для послойного формування деталей
