Методики лаборатории молекулярной физики и техники низких температур
Измерение поглощения паров йода адсорбционными фильтрами из потока вентилируемого воздуха в условиях, моделирующих работу адсорберов для АЭС типа АУ-1500.

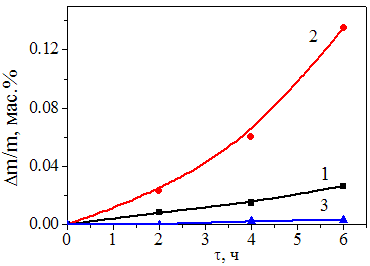

Зависимость поглощения йода секциями макета адсорбера от времени прокачки вентилируемым воздухом с парами йода:
1- уголь DGF-2, первая секция;
2 - уголь Эл-Д, первая секция;
3 - уголь Эл-Д, вторая секция.
Измерение механических, адсорбционных и аэродинамических характеристик гранулированных адсорбентов.
| Марка адсорбента | ∆Р, кПа | П, % | Производитель |
| С40/4 Extra |
2,3 | 88,5 | Германия |
| C45/2 | 2,2 | 86 | Германия |
| DGF2 | 2,1 | 81 | Германия |
| ДУ-(1-2) | 4,5 | 95 | Украина |
| Эл-Д | 2,3 | 72 | Украина |
| СКТ-3 | 2,5 | 80 | Россия |
| СКТ-3И | 2,5 | 75 | Россия |
Аэродинамическое сопротивление ∆Р и механическая прочность при истирании П ряда адсорбентов.
Адсорбция паров йода углеродными адсорбентами.

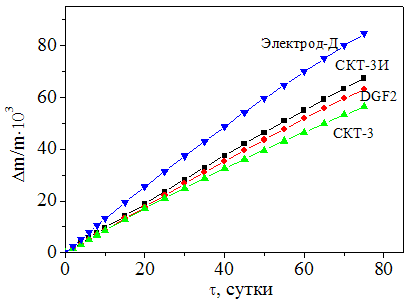

Залежність маси адсорбованного йоду на грам адсорбенту від часу адсорбції прі 20°С та парціальному тиску парів йоду 0,17 Торр.
Измерение адсорбции и десорбции водорода различными материалами
Адсорбционные свойства фаз Лавеса

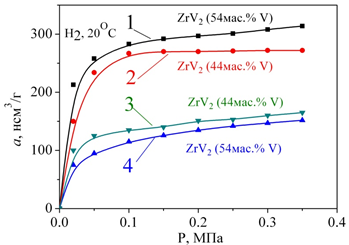

Изотермы адсорбции водорода кристаллическими сплавами Zr-V, построенные из зависимостей Р(Т):
1, 2 - нагрев образцов до 330 С;
3, 4 – повторный нагрев после десорбции водорода.
Очистка и разделение биогаза на основные компоненты (СН4 и СО2)
Разделение биогаза методом короткоцикловой безнагревной адсорбции.
Изменение концентрации диоксида углерода в биогазе в режиме динамической адсорбции. Время адсорбции: 60 с (1), 120 с (2), 210 С (3). |
Изменение концентрации метана в биогазе в режиме регенерации. Время регенерации: 75 с (1); 135 с (2); 225 с (3). |
Измерение скорости и поглощения поляризованного ультразвука в интервале температур 4,2-300 К при частотах 10, 20, 50 и 150 МГц
Температурная зависимость изменения поглощения плоско-поляризованного продольного ультразвука при частотах 10, 20, 50 и 150 МГц в объемном металлическом стекле Zr52,5Ti5Cu17,9Ni14,6Al10 |
Температурная зависимость скорости продольного плоско-поляризованного ультразвука (50 МГц) в текстурированном диспрозии. НВ – направление. |
Прецизионная рентгеновская дифрактометрия в интервале температур 4,2-300 К и в магнитных полях до Н=50 кЭ.
Температурная и полевая зависимость параметра решетки a(T,H) эрбия; магнитное поле ориентировано вдоль гексагональной оси С |
Температурная зависимость параметров решетки монокристаллического гафния. |
Полевая ионная микроскопия аморфных и кристаллических металлов и сплавов с области температур до 1000 К.

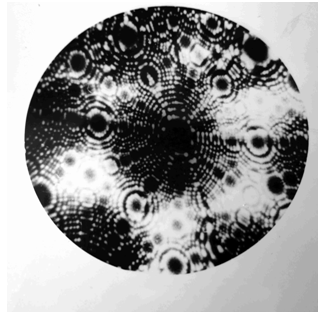

Полевое ионное изображение бикристалла вольфрама.
