Методики лабораторії молекулярної фізики і техніки низьких температур
Вимірювання поглинання пари йоду адсорбційними фільтрами з потоку вентилюємого повітря в умовах, що моделюють роботу адсорберів для АЕС типу АУ- 1500.
Залежність поглинання йоду секціями макету адсорбера від часу прокачування вентильованого повітрям з парами йоду:
1 - вугілля DGF-2, перша секція;
2 - вугілля Эл-Д, перша секція;
3 - вугілля Эл-Д, друга секція.
Вимірювання механічних, адсорбційних і аеродинамічних характеристик гранульованих адсорбентів.
Марка адсорбенту | ∆Р, кПа | П, % | Виробник |
С40/4 Extra |
2,3 | 88,5 | Німеччина |
C45/2 | 2,2 | 86 | Німеччина |
DGF2 | 2,1 | 81 | Німеччина |
ДУ-(1-2) | 4,5 | 95 | Україна |
Эл-Д | 2,3 | 72 | Україна |
СКТ-3 | 2,5 | 80 | Росія |
СКТ-3И | 2,5 | 75 | Росія |
Аеродинамічний опір dР і механічна міцність при стиранні П ряду адсорбентів.
Вимірювання адсорбції і десорбції водню різними матеріалами.
Аеродинамічних характеристик гранулированих адсорбентів.
Змінення адсорбції і десорбції водню різними матеріалами
Адсорбційні властивості фаз Лавеса
Ізотерми адсорбції водню кристаличними сплавами Zr-V, збудованні із залежностей Р(Т):
1, 2 - нагрів образців до 330 С;
3, 4 – повторный нагрів посля десорбції водню.
Очищення і розподіл біогазу на основні компоненти (СН4 и СО2)
Розподіл біогазу методом короткоцикловой безнагревной адсорбції.

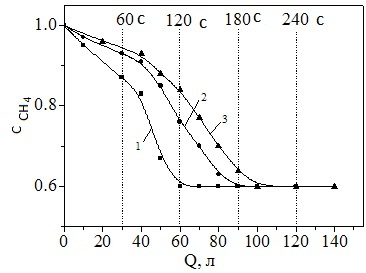

Зміна концентрації метану в біогазі в режимі регенерації. Час регенерації: 75 с (1); 135 с (2); 225 с (3). |

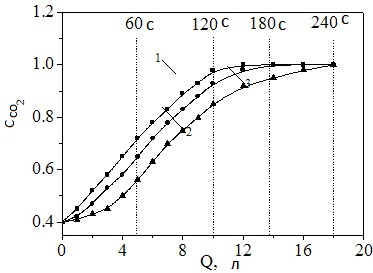

Зміна концентрації діоксиду вуглецю в біогазі в режимі динамічної адсорбції. Час адсорбції: 60 с (1), 120 с (2), 210 с (3). |
Вимірювання швидкості поглинання поляризованого ультразвуку в інтервалі температур 4,2-300 К при частотах 10, 20, 50 і 150 МГц.

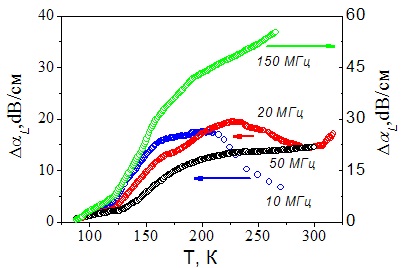

Температурна залежність зміни поглинання плоско-поляризованного подовжнього ультразвука при частотах 10, 20, 50 і 150 МГц в об'ємному металевому склі Zr52,5Ti5Cu17,9Ni14,6Al10 |

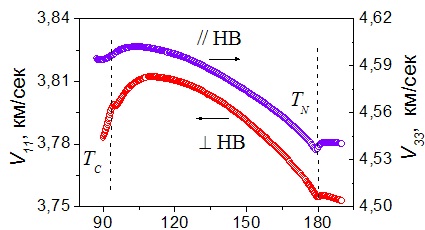

Температурна залежність швидкості продольного плоско-поляризованого ультразвуку (50 МГц) в текстурованному диспрозії. НВ – напрямок. |
Прецизійна рентгенівська дифрактометрія в інтервалі температур 4,2-300 К і в магнітних полях до Н=50 кЕ.

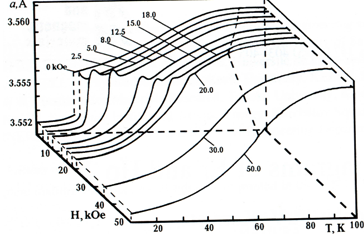

Температурна і польова залежність параметра грат a(T, H) ербію; магнітне поле орієнтоване уздовж гексагональної осі С |

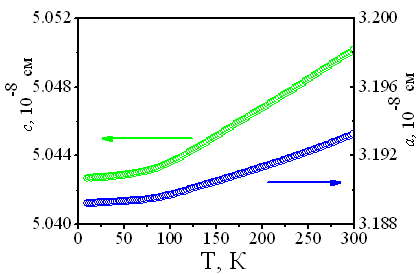

ТТемпературна залежність параметрів грат монокристалічного гафнію. |
Польова іонна мікроскопія аморфних і кристалічних металів і сплавів з ділянки температур до 1000 К.
Польове іонне зображення бікристала вольфраму.
