Дослідження й виготовлення приладів і детекторних блоків на основі сенсорів з CdTe і CdZnTe

Прилади на основі детекторів з CdTe і CdZnTe

Розроблені експериментальні блоки детектування (БД), призначені для роботи в складі систем радіаційного контролю АЕС України. Такі БД на основі CdTe і CdZnTe, що працюють у рахунковому режимі, повністю задовольняють сучасним вимогам до приладів радіаційного контролю для АЕС.

Також розроблені блоки детектування на основі сенсорів з CdTe і CdZnTe призначені для виміру гамма-випромінювання високої інтенсивності в системі моніторингу паливо-містячих мас в "Укритті" у Чорнобилі й для оцінки променевих навантажень пацієнтів при рентгенівських дослідженнях і променевої терапії.

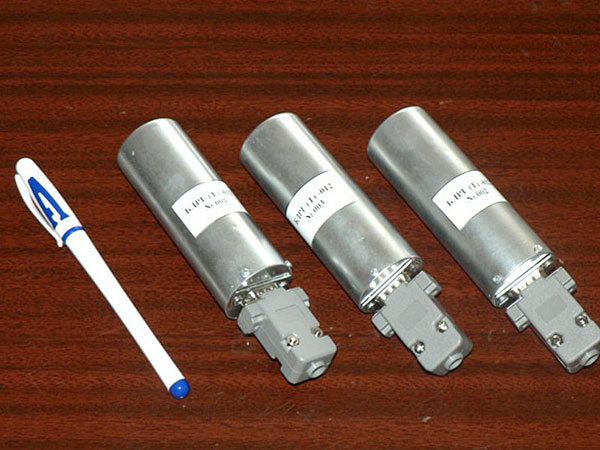

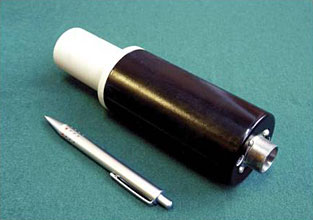

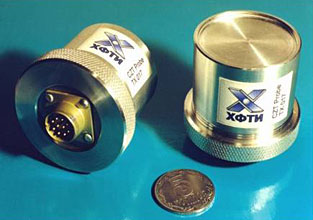

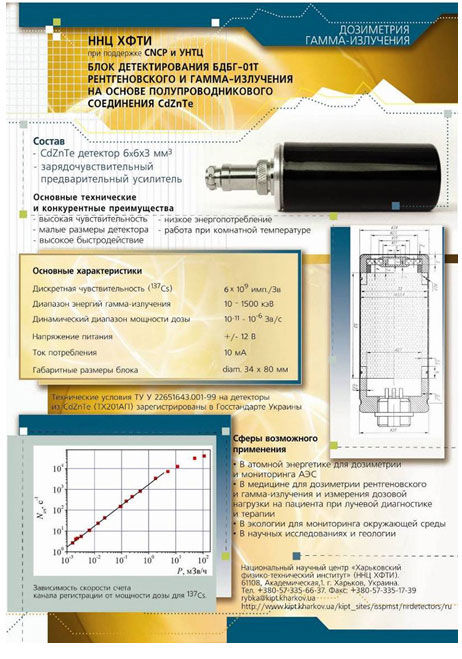

Розробка блоків детектування для систем контролю гама-випромінювання

Склад
  • CdZnTe детектор 6×6×3 мм3
  • зарядочутливий попередній підсилювач
Основні технічні й конкурентні переваги
  • Висока чутливість до випромінювання при малих розмірах
  • Висока швидкодія
  • Низьке енергоспоживання

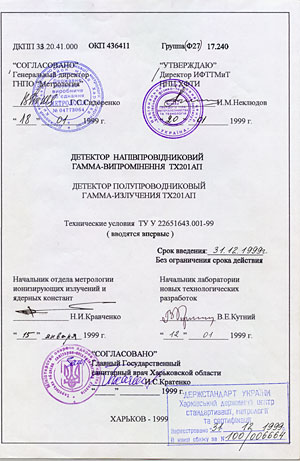

Технічні умови ТУ У 22651643.001-99 на детектори з CdZnTe (ТХ201АП) зареєстровані в Держстандарті України.

Блоки детектування1(широкодіапазонний)2(аварійний)3(спектрометричний)
СенсорCdZnTeCdZnTeCdZnTe
Интегрована електронікаЗарядочутливий попередній підсилювачПреобразователь ток-напряжениеСпектрометричний зарядочутливий попередній підсилювач
ПризначенняДозиметрія рентгенівського й гама-випромінюваньДозиметрія рентгенівського й гама-випромінюваньСпектрометрія рентгенівського й гама-випромінювань
Вимірювана величина й діапазон виміру Потужності дози від 0,1 мкЗв/година до 10 Зв/година Потужності дози від 0,5 Зв/година до ~ 100 Зв/година Інтервал енергій від 5 кеВ до 2 МеВ; енергетичне розділення – 5% (662 кеВ)
Переваги Висока ефективність реєстрації рентгенівського й гама-випромінювань (~ 30000 имп./мкЗв)Аналогова чутливість ~ 2×10−3 Кл/Зв
Висока радіаційна стійкість (до 105 Зв)
Робота при кімнатних температурах; Малі габарити; Дозволяє якісно оцінити внесок окремих радіонуклідів

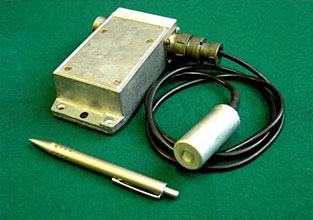

Додаткові відомостіСенсор і I/V перетворювач можуть бути з'єднані кабелем довжиною до 50 м

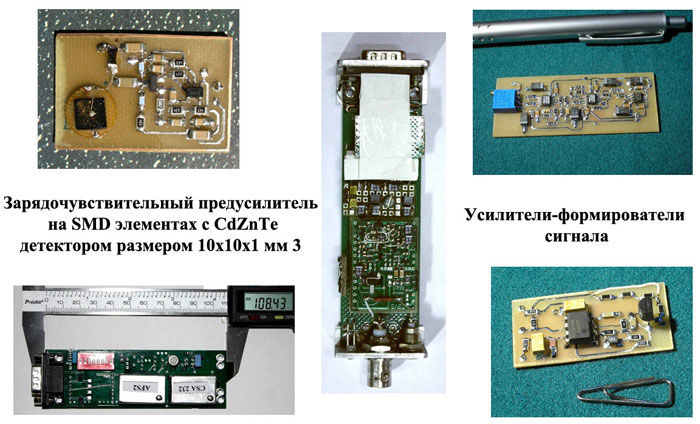

Розробка супутньої електроніки для детекторів
