Оборудование лаборатории разработки новых технологий и обработки металлов давлением

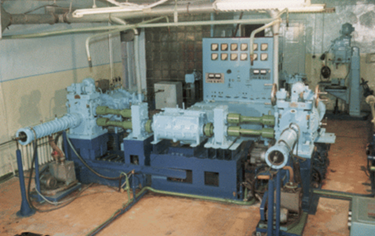

Оборудование для сварки разнородных материалов в твердой фазе методом горячей прокатки в вакууме
![прокатка в вакууме оборудование](images/KIPT img/14-30Eqv_1.png)
Размер прокатываемого пакета, мм: | 55(толщина), от 50 до 400(длина), 100(ширина) |
Размер готовой продукции (после прокатки), мм: | от 1.0 до 40(толщина), 400 (длина), ~115(ширина) |
Вакуумная камера печи нагрева металлических пластин, габариты, мм: | диаметр 400, длина 500 |
Вакуум в камере нагрева: печь выключена печь включена |
Па(1-5) 10-3 (1-5) 10-2 |
Печь: тип нагревателя: мощность система измерения температуры нагрева заготовки в диапазоне температуры |
резистивный 15квТ 800-1250 °C |
Вакуумная камера рабочей клети: габариты, мм: вакуум в рабочей клети, Па: |
250x500x600 т(1-5)10-2 до (5-8)10-3 |
Рабочая клеть кол-во валков диаметр валков, мм: |
2 175 |
Длина рабочей части валка, мм: материал |
~120 высоколепированная сталь |
Расчётный момент прокатки, kNm: | до 11 |
Скорость прокатки, м\сек: | 0.03 |
Разработка и выплавка материалов для ядерной энергетики (Zr1Nb, ODS, Специальные Нержавеющие Стали)

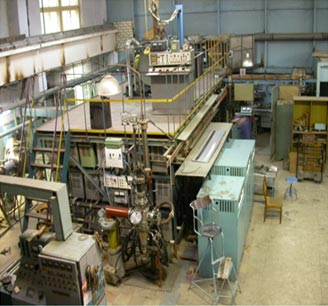

Установка для дуговой плавки «Дуга»
![дуговая плавка установка](images/KIPT img/14-30Eqv_2.jpg)
![слитки Zr1Nb слитки](images/KIPT img/14-30(2).jpg)
![акуумная плавильная электропечь ИСВ-0,04](images/KIPT img/14-30Eqv_3.jpg)
Выплавка слитков Zr1Nb до 200 мм

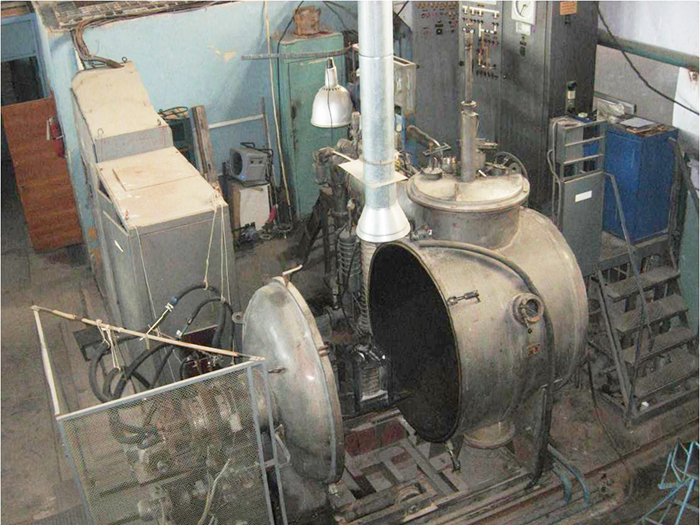

Индукционная вакуумная плавильная электропечь ИСВ-0,04 предназначена для получения отливок из жаропрочных сплавов содержащих следующие элементы Fe, Ni, Ti, Mo, V, Cr, Si, Mn, РЗМ.

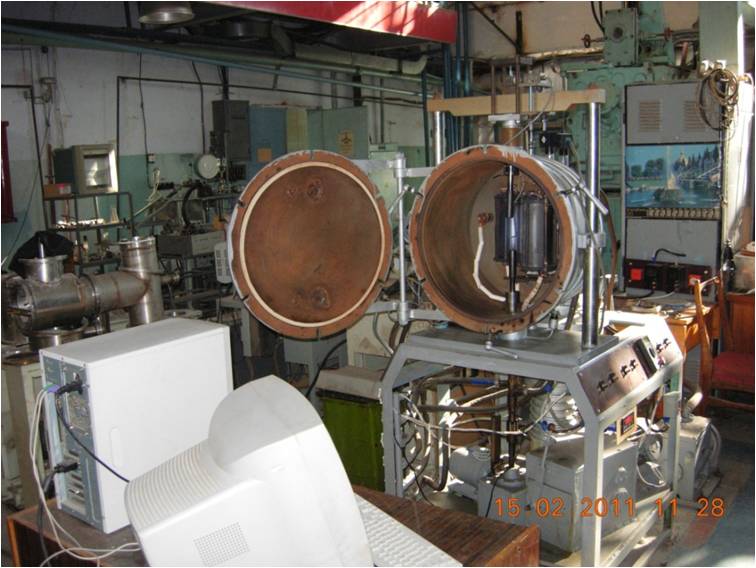

Вакуумная высокотемпературная разрывная машина
![Вакуумная разрывная машина установка](images/KIPT img/14-30Eqv_4.jpg)
![прочности от температуры график](images/KIPT img/14-30Eqv_5.jpg)
Технические характеристики | |
---|---|
Вакуум | до 6,5·10 -3 Па |
Регистрируемое усилие | 0 - 2000 кг |
Температура нагрева образца | 20 - 800°С |
Скорость деформирование | 2 мм/мин., 0,2 мм/мин.,
0,02 мм/мин., 0,002 мм/мин. |
![отрезная машина прибор](images/KIPT img/14-30Eqv_6.jpg)
Многофункциональная отрезная машина MSX-250
![Цифровой микротвердомер прибор](images/KIPT img/14-30Eqv_7.jpg)

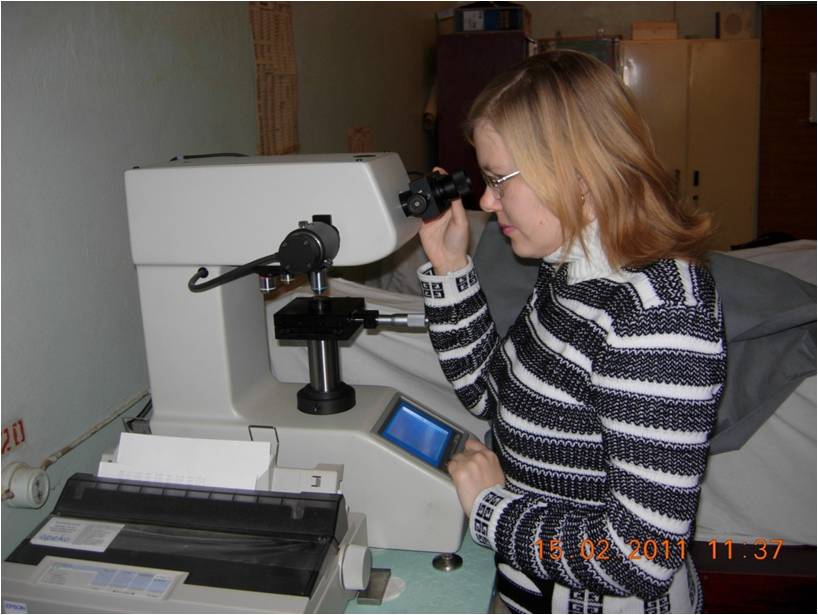

Цифровой микротвердомер LM-700AT.
Нагрузка по Виккерсу от 10 г до 1 кг.

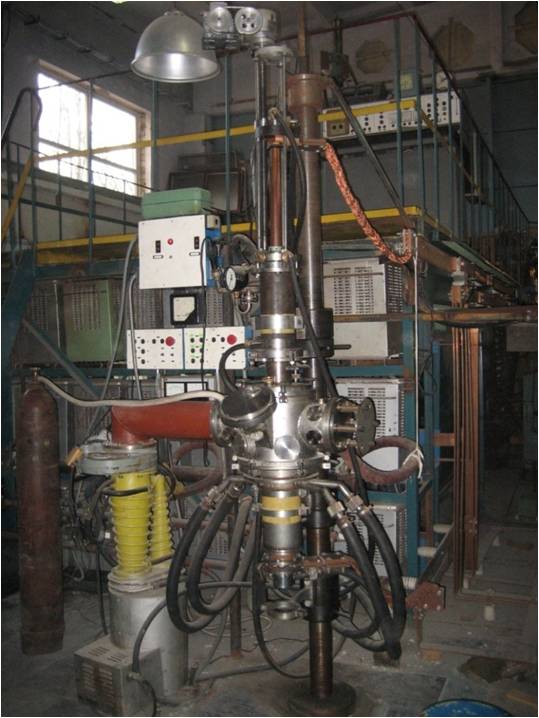

![получение фуллереновой сажи установка](images/KIPT img/14-30Eqv_12.jpg)
Получение фуллеренов и нанотрубок с высокими проводящими свойствами для водородной энергетики
Установка для получения фуллереновой сажи
![]() Получение фуллеронов С-60 |
![]() ИК-спектр поглощения |
![]() H2-топливный элемент |
![]() ВЭМ снимок Pt/УНТ и электронограмма |

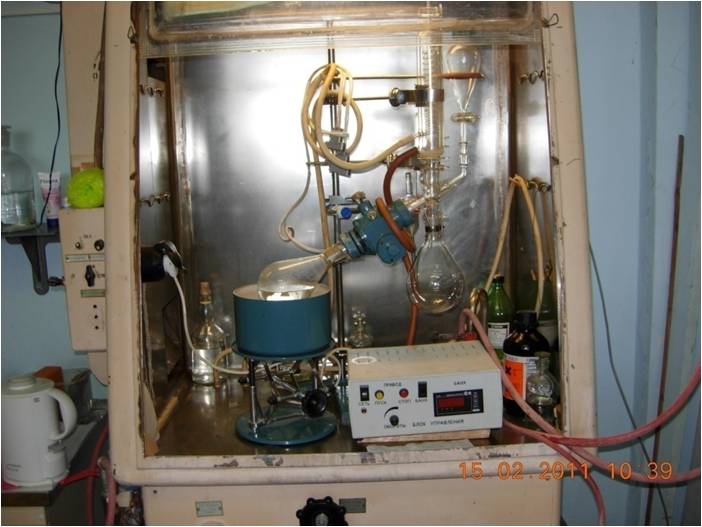

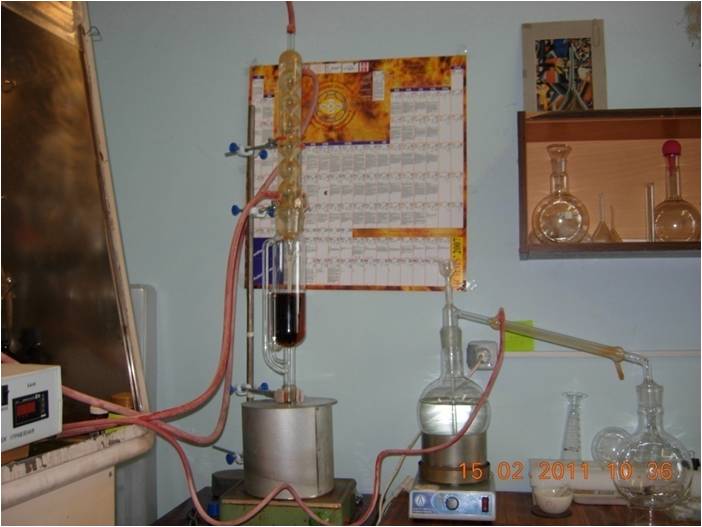

Экстракция фуллеренов и нанотрубок для водородной энергетики
![фуллерен прибор 1](images/KIPT img/14-30Eqv_14.jpg)
![нанотрубка прибор 2](images/KIPT img/14-30Eqv_15.jpg)
